新手编译开发OpenWrt入门教程(自定义固件、ubuntu学习)

由于openwrt编译教程资料很多,不同的cpu芯片只需要选择对应的芯片类型,新手就能成功编译openwrt。
所以创客开源精神造福全人类,创客你我,关注@智能创客 微信znck007

第一部分:安装虚拟机+ubuntu系统

安装虚拟机:VMware 8.0
下载地址:http://pan.baidu.com/s/1i3vb5dV

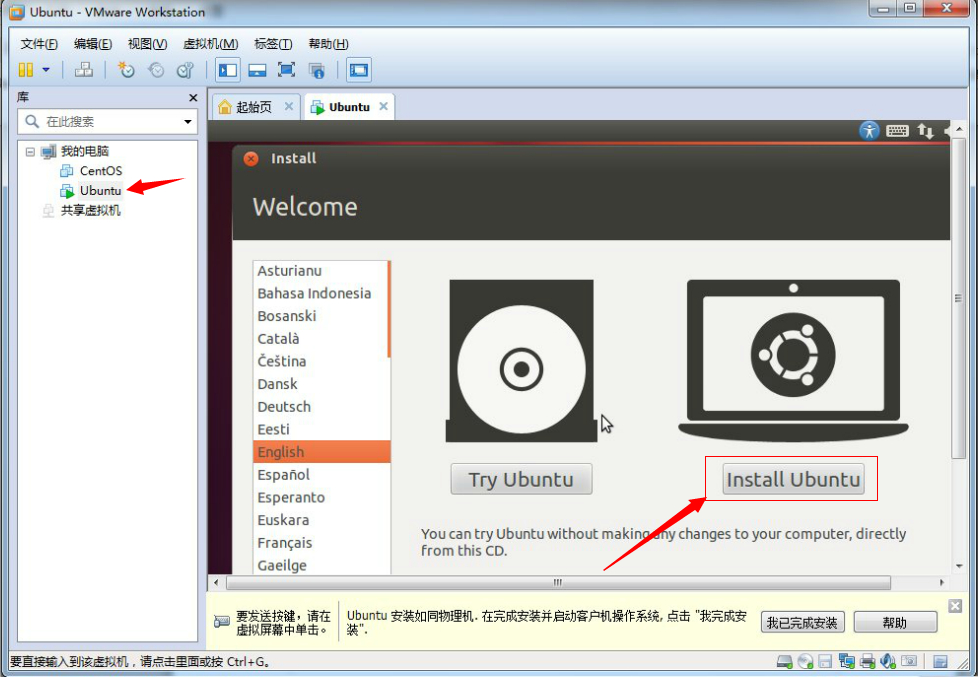

安装ubuntu:ubuntu-12.04.1-desktop-i386
下载地址:http://pan.baidu.com/s/1mgkMb92

VMware+ubuntu 安装教程下载:http://pan.baidu.com/s/18MZfg
中文和英文界面差不多,按教程指示安装吧!


第二部分:设置虚拟机ubuntu和windows共享文件(方便复制文件到本机)

登陆ubuntu系统后,点击左边的文件夹。右击新建个文件夹。


设置为共享

ubuntu会提示你安装共享,确定下一步安装,网络好大概要3分钟左右。


ok了,我们在本机windows,打开网上领居,就能看到共享文件夹了。
之后我们会在这里文件夹里编译openwrt,就可以直接复制编译出来的文件了。


第三部分:安装编译开发环境

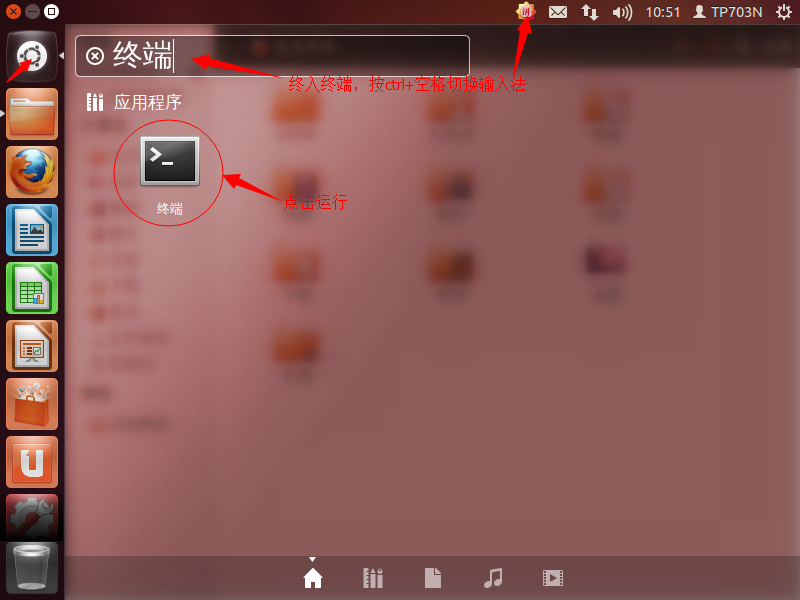

打开终端


装svn工具
sudo apt-get install subversion
安装git工具
sudo apt-get install git-core
安装依赖的库文件
sudo apt-get install gcc g++ binutils patch bzip2 flex bison make autoconf gettext texinfo unzip sharutils ncurses-term zlib1g-dev libncurses5-dev gawk openssl libssl-dev



第四部分:下载openwrt官方源码

ls  显示当前目录
cd pcfile  //进入pcfile文件夹
mkdir openwrt //新建openwrt文件夹




cd openwrt //进入openwrt文件夹
使用svn下载源码(这个过程网络快也要几个小时哦,慢就等一天吧呵呵)
svn co svn://svn.openwrt.org/openwrt/trunk


cd trunk //进入trunk文件夹
为了支持更多软件
./scripts/feeds update -a
./scripts/feeds install -a

openwrt是用非root用户名编译的,如果是root则修改,对于ubuntu不用修改。
gedit include/prereq-build.mk
define Require/non-root
# [ "$$(shell whoami)" !="root" ]
enddef


第五部分:编译openwrt源码
make menuconfig //打开编译菜单

首先选择Target System为Atheros AR7xxx/AR9xxx,
因为我们的TL-WR703N的主芯片是属于Atheros公司的Atheros AR7240 CPU
其次选择Target Profile是选择路由器的型号,我们选择(TP-LINK TL-WR703N)

提醒:部分电脑请使用空格才能选择为*(多击空格让他变成*才能选上)


//先择编译功能(默认可以都选上这些,但会有点大5M多,了解的可以只选自己想要的功能)
Base system—> <*> block-mount (挂载)
Kernel modules—> Filesystems—>  <*> kmod-fs-ext4 (挂载)
Kernel modules—> Native Language Support—>  <*> kmod-nls-utf8 (编码)
Kernel modules—> Sound Support—>  <*> kmod-sound-core (声卡)
Kernel modules—> Sound Support—>  <*> kmod-usb-audio (声卡)
Kernel modules—> USB Support—>  <*> kmod-usb-cm109 (声卡)
Kernel modules—> USB Support—>  <*> kmod-usb-serial (串口)
Kernel modules—> USB Support—>  <*> kmod-usb-serial-ch341 (ch341)
Kernel modules—> USB Support—>  <*> kmod-usb-serial-cp210x (cp210x)
Kernel modules—> USB Support—>  <*> kmod-usb-serial-ftdi (ftdi)
Kernel modules—> USB Support—>  <*> kmod-usb-storage (u盘)
Kernel modules—> USB Support—>  <*> kmod-usb-storage-extras (u盘)
Kernel modules—> Video Support—>  <*> kmod-video-core (视频)
Kernel modules—> Video Support—>  <*> kmod-video-uvc (视频)
Kernel modules—> Video Support—>  <*> kmod-video-videobuf2 (视频)
Libraries—> <*> alsa-lib (视频)
LuCI—> Collections—<*> luci
LuCI—> Translations—<*> luci-i18n-chinaes
Multimedia—> <*> mjpg-streamer (视频)
Utilities—> Filesystems—>  <*> badblocks (u盘)
Utilities—>  <*> alsa-utils-tests (声卡)
save保存配置


然后再修改固件内存文件:
首先修改trunk/tools/firmware-utils/src/mktplinkfw.c搜索到fw_max_len,然后将id = "4M"下面的修改成
fw_max_len = 0x7c0000


另外还需下面修改:Imagebuilder 目录下target/linux/ar71xx/image/Makefile, 把703n最后的4Mlzma改成了8Mlzm
$(eval $(call SingleProfile,TPLINK-LZMA,$(fs_64kraw),TLWR703,tl-wr703n-v1,TL-WR703N,ttyATH0,115200,0x07030101,1,8Mlzma))
否则出现如下错误:[mktplinkfw] kernel length aligned to 914864
[mktplinkfw] *** error: images are too big
make[3]: [install] Error 255 (ignored)



然后执行 make V=99第一次编译需要1-2个小时,需心等待吧,可以去干点别的事哇哇!


第六部分:复制编译好的固件,然后刷到openwrt里吧!

在windows里,网上领居,然后在“共享文件夹里”的openwrt\trunk\bin\ar71xx 里就看到编译出来的固件了!
openwrt-ar71xx-generic-tl-wr703n-v1-squashfs-sysupgrade.bin
值得注意的事:
1、国内有时无法连接到国外的openwrt网下载(导致下载异常等具体看屏幕打印的异常日志),你就需要用vpn翻墙。
2、openwrt官方的固件一直在更新,如何发现编译完成刷到开发板后,无法安装某个驱动或安装包,请使用正确下载源。



如何刷固件请前往:WIFI作品DIY教程01-《wifi开发板》介绍和联网等配置教程
