技术宅创客们,手把手图文教程献给大家!
《智能家居网关》驱动/固件下载
http://pan.baidu.com/s/1mglvP24
下面介绍我们需要到的配件,还有关注我们微信教你如何去购买这些配件哦。现在一一给大家介绍配件。
①USB下载器¥13
②路由器电源¥7
③面包板¥5x2
④nrf24l01无线收发¥8x2
⑤arduino pro控制板¥16x2
⑥enc28j60以太网卡¥18
⑦包面线¥6
⑧亚克力盒子¥7
⑨ams1117稳压3.3v¥6
⑩LED和接线端¥2
所有的配件加一共117元(视频上的漏算有2件的了)!
比起市面上几千几万,为什么不淘回家DIY?开始踏入未来创客一员呢。
制作《智能家居网关》只需要三步:
第一步硬件(连接配件)
一、enc28j6o网卡与arduino pro控制板
1、面包板介绍
2、arduino控制板插入面包板
3、enc28j60网卡与arduino pro控制板接线图
4、接线端插入脚针方便面包线连接。
5、按接线图和控制作连接起来
二、nrf24l01无线与arduino pro控制板
1、ams1117降压v3.3的作用
2、nrf24l01无线和arduino pro控制板连接图
3、nrf24l01无线连接
4、nrf24l01无线和enc28j60网卡连接
三、LED、USB下载线、电源线
1、LED灯连线
2、USB下载线作用
3、9V路由器电源供电
第二步软件(刷固件)
1)下载驱动和固件(百分之分开源代码)
1、上面就有下载地址
2、enc28j60网卡模块插入电脑
3、驱动安装
a、右击我的电脑或计算机,点击管理
b、点击设置管理器,在端口com下会有出现USB Serial Port
c、在USB Serial Port后面会出现COM加一个数字,记住它
d、右击USB Serial Port,点击安装驱动程序软件
e、点击“浏览计算机查找驱动程序软件”
f、选择 下载驱动的目录,选drivers->CP2102_USB_Drivers
g、点击确定或下一步,完成驱动安装
2)刷enc28j60网卡固件(可随意修改源码实现你要的功能)
a、打开arduino软件后,选择Tools->Serial Port->COMX
b、COMX就是在电脑设置管理器里的COM数字

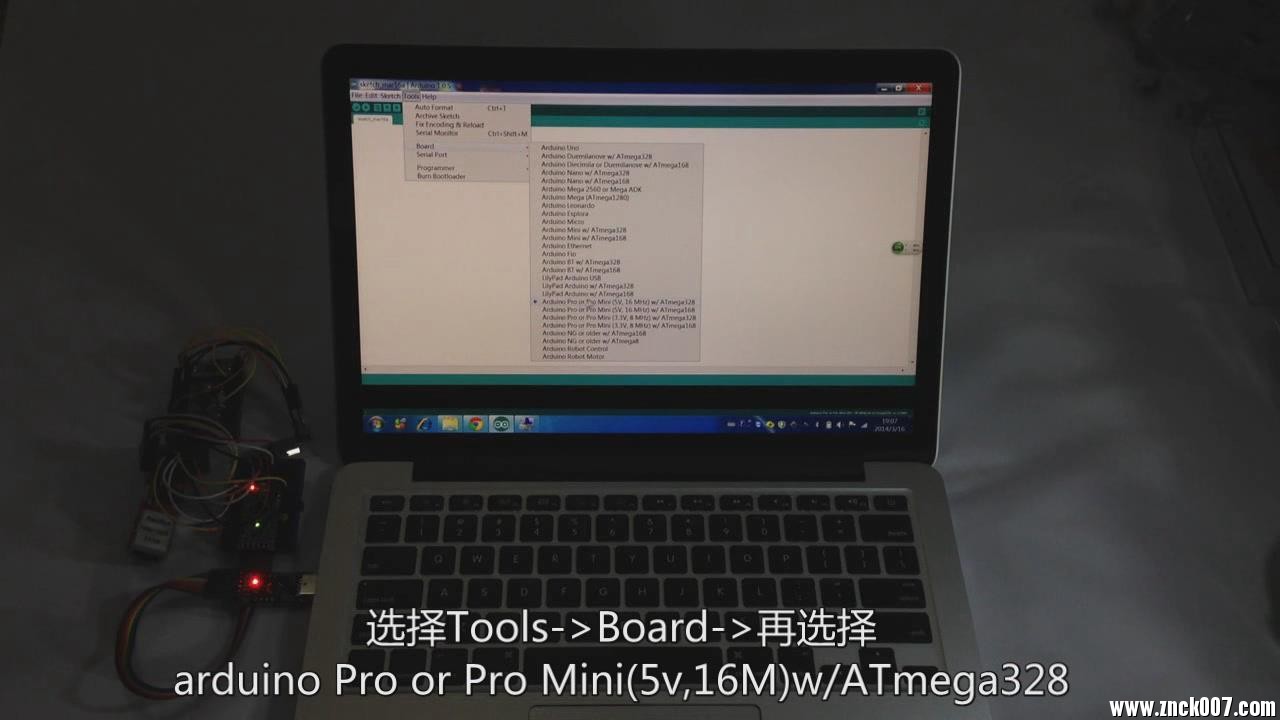

c、选择Tools->Board->再选择arduino Pro or Pro Mini(5v,16M)w/ATmega328
d、点击File->Examples->znck007->wangguan_fashe
e、最大化后,点会看到xxxxxxxxxxxxxxxx,修改成你的apikey(在http://m.znck007.com申请)
f、最后点击右箭头(红色框里),就开始下载刷新了。
g、当绿色的进度条完成,并有Done uploading.说明成功了
3)刷nrf24l01无线固件(可随意修改源码实现你要的功能)
a、我们拔下有网卡那个板,将USB接到另一个板(无线接收)
b、点击File->Examples->znck007->wangguan_jieshou
c、再点击右箭头(红色框里),就开始下载刷新了。
d、那么我们软件部分就已经刷好了,现在他有脑子啦。
第三步组合(包装)
1)两个面包板连接
2)两板连线互通
a、将网卡上的无线正负级连接到v3.3
b、TX连到另一个板的RX,RX连到另一个板的TX
c、将两个板的正负线电源连接,这样两个就都可以供电了
d、RAW连接另一个板的RAW(正极),GND连接另一个板GND(负级)
3)联网测试
a、首先连接好网线,确保能上网
b、自动获取IP、联网需要20秒左右
c、手机打开智能创客控制端m.znck007.com,并登陆您的账号
d、当网卡上的灯在闪烁,那说明控制板已经上得网了
e、当前状态,如果显示网关正在运行中,就连到你的账号了
f、到这里,硬件和软件部分都能正常运行了。
3)装入亚克力盒子
宣传效果视频[直接打开],看了以后记得评论点赞,让更多人加入我们!
详细DIY教学视频[在线播放],或在下方下载
http://pan.baidu.com/s/1bn3Vuqz
