WIFI作品DIY教程04-《WIFI烟雾煤气报警器》

作为一个创客,家里如果突然发现火灾、泄漏煤气/甲烷/二氧化氮等,都是非常危险的事。
但我们有一个自动报警的东东(短信、邮件、手机等),在外面也可以第一时间收到哦,那么就可以提前消灭隐患了。



我们需要的配件:Z WIFI开发板MQ-2气体传感器(提醒:s线要接到A0脚针)。



控制烟雾气体传感气的操作界面,可以设置提醒邮箱、手机短信邮件提醒。



第一部分:配置WIFI板(设置联网、STA之类的)
前往第一篇:WIFI作品DIY教程01-《wifi开发板》介绍和联网等配置教程



第二部分:安装python、上传网页文件(利用python可以让网页执行linux命令)

一、安装python(非常好用强大的脚本)

opkg update
opkg install python
opkg install pyserial        //串口通信

二、使用winscp软件上传文件(网页文件等)
winscp文件上传软件
http://pan.baidu.com/s/1qW0nhNI


网页控制文件
http://pan.baidu.com/s/1pJLob2b

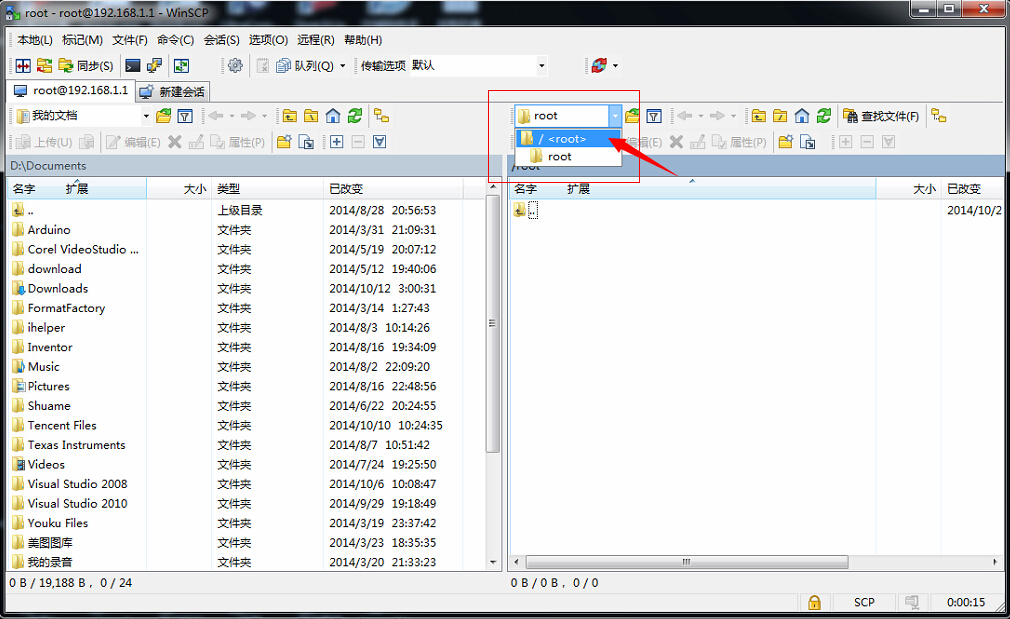

下载运行winscp,然后解压www里的文件上传到openwrt



选择root,然后双击www目前进入网页目录。

上传到openwrt


将cgi-bin目录里的文件 权限设置为777,如图打上勾。


第三部分:编译MQ-2源代码(利用arduino编译生成hex,再刷写到Z WIFI的arduino扩展板)
一、编译hex文件
下载MQ-2源代码
http://pan.baidu.com/s/1c08Joac


解压文件后,运行arduino,如上图。

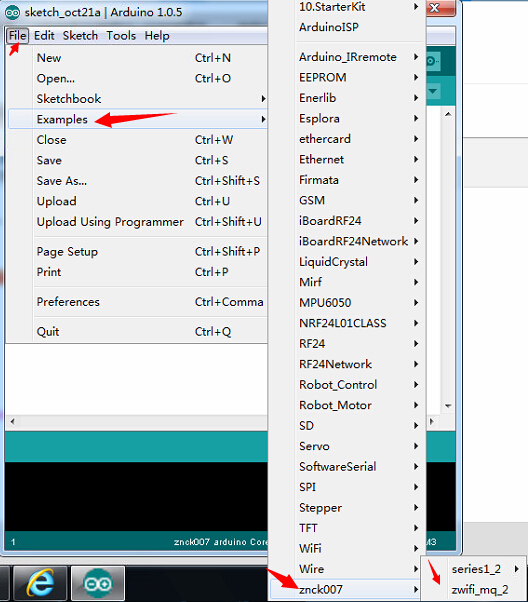

选择file->examples->znck007->zwifi_mq_2


再选择我们的板znck007 arduino Core+ (Atmega644PA@16M,5V)



选择Com口(单独使用usb连接电脑编译时需要选择,否则可以不选)。



点击编译,等待完成编译。


在build的文件夹下找到zwifi_mq_2.cpp.hex文件,再用Winscp上传到openwrt的www目录里。


二、安装arduino刷写软件(可以在openwrt刷写arduino代码)
opkg update
opkg install avrdude

avrdude -p m644p -c arduino -b 115200 -P /dev/ttyUSB0 -C /etc/avrdude.conf -U flash:w:/www/zwifi_mq_2.cpp.hex
然后实行这个命令就可以刷写Arduino代码了。其中/www/zwifi_mq_2.cpp.hex可以改成你的hex文件路径!


第四部分:运行界面

输入http://192.168.1.1/znck007/smokealarm.html
就能看到气体值了!


放点火机气体给它闻!


点支烟给他抽,你就可以看到气体值有变化了!



超过了500,就会报警(全红显示出来)!


教你一个手机短信提醒的方法:
如果你的移动手机号,那么可以免费去申请一个139邮箱:http://mail.10086.cn/
填写你的139邮箱,就可以短信提示了。


第五部分:源代码的分析
一、zwifi_mq_2.cpp.hex文件(在www文件夹,arduino编译出来的程序)

arduino获取气体传感数据值,关通过串口传输。

二、smokealarm文件(在cgi-bin文件夹,其实是python脚本文件)
关键是这些代码,使用python脚本获取arduino扩展板串口的数据
if (mode == "alarmdata"):
        ser = serial.Serial('/dev/ttyUSB0', 115200, timeout=1) #读取ttyUSB0串口
        #ser.write("lABC")        #写入ttyUSB0串口


        sendcount=0
        while True:
                data=ser.readline() #读取一行 读取1个字符read(1)
                print (data) #repr 打印出数据
                break #退出串口读取


        ser.close()



三、smokealarm.html文件(在znck007文件夹,网页文件)
这里是网页代码,主要使用了javascript调用python脚本获取到气体传感器的值,然后显示出来。
1、打开网页运行setalarm设置默认参数和httppost调用post获取数据。
<body>

2、获取返回会调用callback() ,然后通过判断是否已经超过警报值。
if(response>alarmvalue){//如果超过报警值则变红色
        color="#ff0000";
        alarm.src="./img/alarmred.png";
        sendemail(emailurl,"危险报警:"+response,alarmemail);//调用发邮件
}

3、//每秒刷新一次页面,不断去获取警报值
      setTimeout("httppost('"+url+"')", 1000);


到这里,你的烟雾警报就diy好了!界面美观又实用,通过端口映射,在公司也可以打开哦!
