Arduino开源智能家居04《插座开关》手机控制:网扇、空调...

这周我们就来DIY最实用的《插座开关》吧,兼容电订开关哦!


智能开关就非常实用了,手机控制:网扇、空调、热水器、电饭锅、洗衣机、冰箱等等
这样你就可以在上班时就可以控制家里的电器了,非常方便哦!


首先看一下模块

我们已经集成了220v降压,继电器等到一个板上,只需简单接线就可以实现《插座》《电灯开关》功能。
还有我们提供板的原理图,你可以自己按原理图做一个呢。

以把zigbee替换成wifi(wifi开关可以单独使用,所以这个模块一定要跟《网关》一起使用)







这是我们在工厂做的板,是不是越来越专业了,那下面我们开始DIY教程了!


第一部份:为ZIGBEE模块刷代码。
一、下载插座开关源代码
下载地址:http://pan.baidu.com/s/1pJjsjH5
解压后目录里运行:Projects\zstack\Utilities\SerialApp\CC2530DB\SerialApp.eww

二、使用zigbee开发板(《网关》里有这个开发板)。



三、源代码解说
1、主要代码在SerialApp.c

设置参数:登陆http://m.znck007.com



读出初始值,上一次开关的状态(用于停电记忆功能!)



启动计时器部分



计时器检测开或关部分



手动按键部分



接收到网关的数据部分

2、使用串口调试
点击编译,再按F5!
下载打开串口软件,输出的方便调试。

手机打开http://m.znck007.com,新建一个开关(sid,nid跟代码里的一样哦),点击开和关。
如果看到这些数据,那么我们刷代码成功了!

2、将zigbee插到到插座开关板上吧



第二部份:DIY插座(注意220V高压危险,如果接220V一定要懂得电工知识,否则被触电是要命的哦,只要接上220V就不能乱模!!!!!!!!!!!)。
1、在家里找到一个插座,我们使用下面插座,接线道理都一样。



2、拆开空出一边,将《插座开关》模块安装。







插座连接图,这张非常重要,不同的插座接线道理是一样的!


注意上电后不能摸里面,否则可能会触电身亡!



3、插到220V测试。

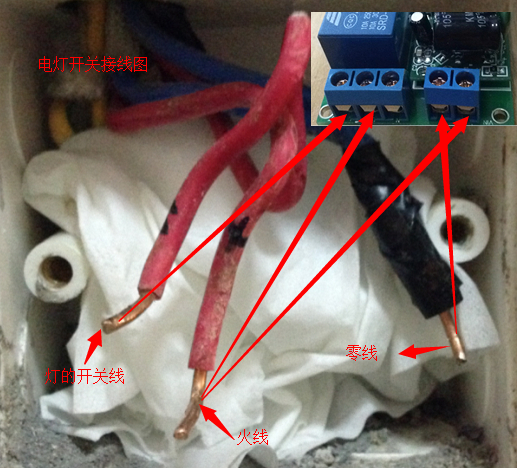

第三部份:电灯开关(目前只支持电灯开关里有零线才行)







这样我们就可以控制电灯了,是不是很爽呢,那么我们的教程就这样了!
